      Программное обеспечение оборудования

      Программное обеспечение оборудования

      Программный модуль – расширение функциональных возможностей оборудования АПК ЦЕНСОР

      На протяжении всей истории разработки оборудования как базовый элемент «умных» устройств (объектовых и периферийных) используем программное обеспечение, позволяющее набор простых импульсов с «пассивной» периферии превратить в упорядоченные сигналы, упакованные в нужный протокол.

      С середины «нулевых», когда оборудование наращивало функционал, следуя требованиям отрасли, Клиентам предоставлена возможность обновлять программное обеспечение контроллеров удаленно, не снимая с объекта эксплуатации. Постепенно сама возможность менять программное обеспечение на уже эксплуатируемых устройствах превращена в конкурентное преимущество, когда любые пожелания Клиента преобразовывались в работающие функции «на лету».

      Следующий уровень использования возможностей программного обеспечения устройств – Программный модуль. Суть Программного модуля заключается в том, что набор некоторых логически связанных функций позволяет получить Клиенту новые возможности.

      Для доступа к функционалу Программного модуля необходимо получить ключ активации. Ключ представляет собой цифробуквенную строку и выдается в электронном виде.

      Программный модуль может быть приобретен как отдельно для устройств, уже находящихся в эксплуатации, так и вместе с вновь заказываемым оборудованием. Ключ, приобретаемый вместе с устройством, по запросу Клиента может быть активирован на этапе наладки перед отгрузкой устройства.

      Виды Программных модулей:

      1. Программный модуль "Автоматическое управление"

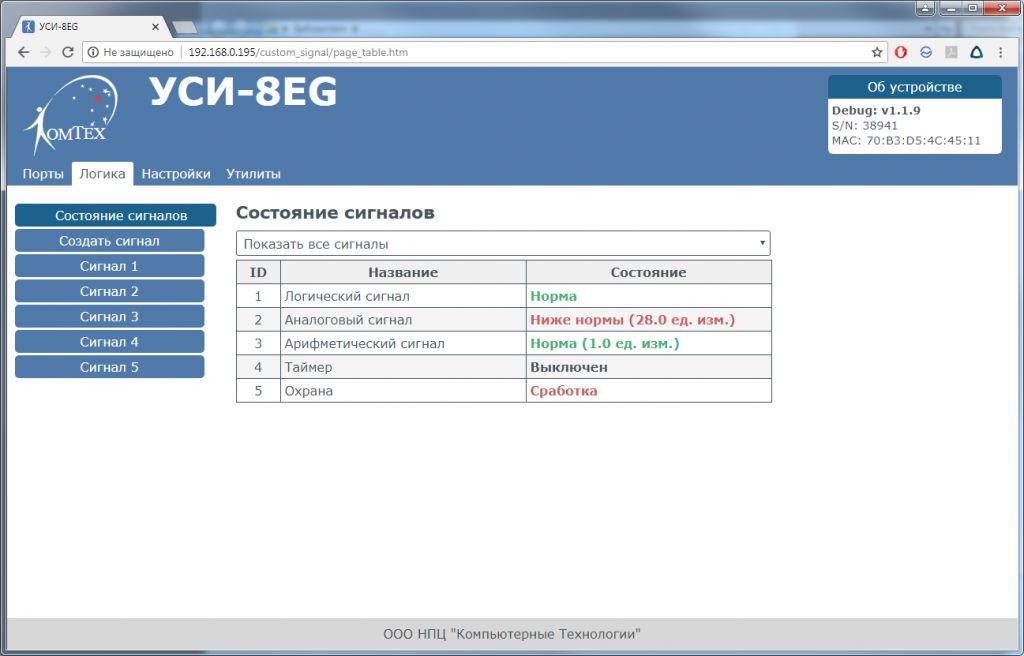

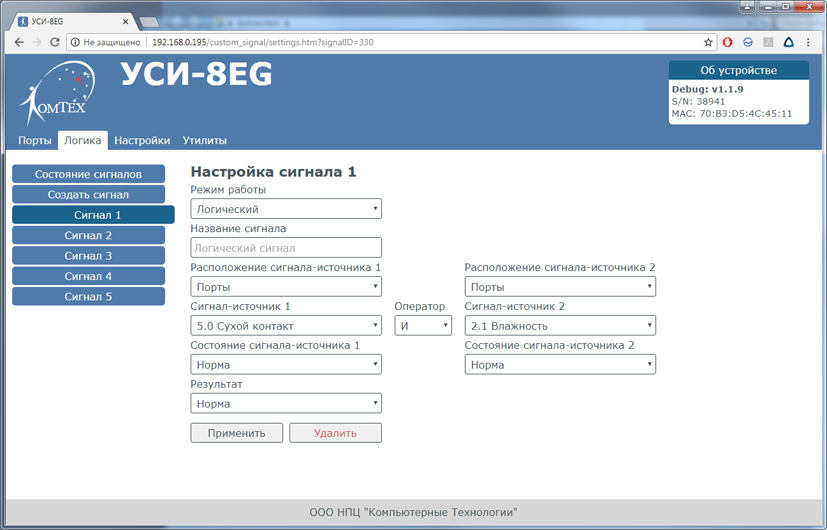

      2. Программный модуль "Логика"
      Программный модуль «Автоматическое управление»

      Совместимость:

      • УСИ-4х4, модификаций 2 и 3
      • УСИ-8Е, модификаций 3 и 4
      • УСИ-FTTx, модификации 3
      • УСИ-8EG

      Назначение:

      Устанавливает связи между изменениями входных сигналов и состоянием выходных сигналов, и, таким образом, дает пользователю гибко конфигурируемый инструмент для автономного управления объектом.

      Принцип работы:

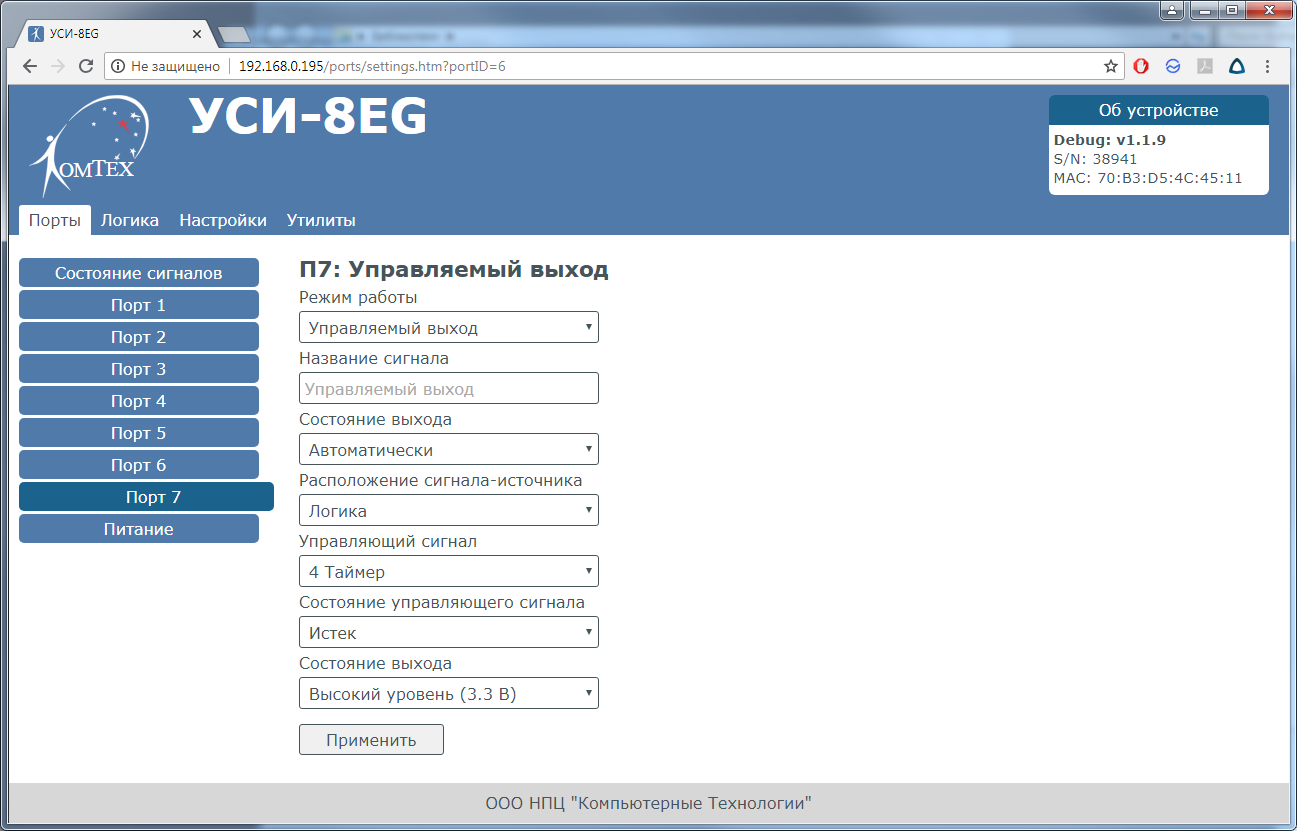

      Активируем программный модуль «Автоматическое управление».

      Выбираем режим работы порта «Управляемый выход».

      В результате, для параметра «Состояние выхода» становится доступной опция «Автоматически».

      Настройка автоматического управления.png

      Для настройки необходимо выбрать расположение сигнала источника («Порты» или «Логика», при наличии), управляющий сигнал (любой дискретный сигнал из выпадающего списка), состояние управляющего сигнала (доступное для данного сигнала; из выпадающего списка) и состояние выхода (низкий или высокий уровень).

      При переходе управляющего сигнала в указанное состояние, на управляемом выходе выставляется выбранный уровень. При переходе управляющего сигнала в любое другое состояние, кроме указанного, управляемый выход возвращается в исходное состояние.

      Программный модуль «Логика»

      Совместимость:

      • УСИ-4х4, модификаций 2 и 3
      • УСИ-8Е, модификаций 3 и 4
      • УСИ-FTTx, модификации 3
      • УСИ-8EG

      Входные сигналы:

       - собственные сигналы устройства,

       - логические сигналы.

      Максимальное количество создаваемых сигналов: 64.

      Назначение:

      Создает новые сигналы на основе физических сигналов устройства. Новые сигналы используются, например, для оптимизации процесса мониторинга, усложнения алгоритмов автоматического управления и т.п.

      Виды сигналов модуля «Логика»

      • логический: логическая сумма или логическое произведение от двух дискретных сигналов;
      • аналоговый: приведение любого аналогового сигнала к дискретному виду – создание дополнительных пороговых значений;
      • арифметический: сложение или вычитание аналоговых сигналов с получением новой аналоговой величины и дальнейшее приведение к дискретному виду;
      • таймер: задержка после изменения состояния сигнала-источника;
      • охранный: контроль состояния сигнала-источника и блокирование состояния до дальнейшей ручной разблокировки.

      Принцип работы

       Активировать программный модуль. Станет доступной вкладка «Логика».

       Во вкладке «Состояние сигналов» отображается состояние текущих созданных сигналов.

      Logic nastroi.png

      Во вкладке «Создание сигнала» создается сигнал. Определяется его тип, и устанавливаются дополнительные настройки.

      Каждый вновь созданный сигнал отображается в новой вкладке «Сигнал N», где сигнал перенастраивается или удаляется.

      Table signal logic.png

      Если сигнал, созданный в модуле «Логика» был выбран в качестве сигнала-источника для другого сигнала модуля «Логика», при удалении все использовавшие его значение сигналы переходят в неопределенное состояние.

      Если сигнал, созданный в модуле «Логика» был выбран в качестве сигнала-источника для автоматического управления, при удалении сигнала на связанные с ним управляемые выходы выставляется низкий уровень, автоматическое управление отключается.

      По всем вопросам Вы можете обращаться по телефону (342) 270-08-05, адресу электронной почты komtex@censor-m.ru или воспользоваться сервисом сайта «Заказать решение».


      Оформите заявку на решение, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
      Заказать решение

      Фотогалерея

      Новости
      С Новым 2024 годом и Рождеством!
      26 декабря 2023
      С Новым 2024 годом и Рождеством!
      С Новым 2023 годом и Рождеством!
      23 декабря 2022
      С Новым 2023 годом и Рождеством!
      Смена руководства
      31 мая 2022
      Смена руководства
      КомТех 30 лет!
      3 февраля 2022
      КомТех 30 лет!
      С Новым 2022 годом и Рождеством!
      27 декабря 2021
      С Новым 2022 годом и Рождеством!
      С Днём народного единства!
      3 ноября 2021
      С Днём народного единства!
      Протоколы передачи данных в устройствах
      12 октября 2021
      Протоколы передачи данных в устройствах
      Развитие линейки устройств сбора информации
      22 сентября 2021
      Развитие линейки устройств сбора информации
      Новый датчик положения адресный ДПА
      8 сентября 2021
      Новый датчик положения адресный ДПА
      День России!
      11 июня 2021
      День России!
      Золотой Меркурий 2021
      2 июня 2021
      Золотой Меркурий 2021
      С Днем Победы!
      7 мая 2021
      С Днем Победы!
      С Днем радио!
      6 мая 2021
      С Днем радио!
      С праздником весны и труда!
      30 апреля 2021
      С праздником весны и труда!
      Пермский инженерно-промышленный форум 2021
      7 апреля 2021
      Пермский инженерно-промышленный форум 2021
      С 8 Марта!
      4 марта 2021
      С 8 Марта!
      C 23 февраля!
      19 февраля 2021
      C 23 февраля!
      С Днём рождения, КомТех!
      4 февраля 2021
      С Днём рождения, КомТех!
      С наступающим новым 2021 годом!
      17 декабря 2020
      С наступающим новым 2021 годом!
      Мы в СКОЛКОВО
      2 ноября 2020
      Мы в СКОЛКОВО

      Решения
      Устройства мониторинга АПК «ЦЕНСОР»
      Устройства мониторинга АПК «ЦЕНСОР»
      Подробнее
      Мониторинг объекта. Устройство УСИ-8ЕG - модульная конфигурация
      Мониторинг объекта. Устройство УСИ-8ЕG - модульная конфигурация
      Подробнее
      Мониторинг шкафов и малых необслуживаемых объектов – УСИ-FTTx
      Мониторинг шкафов и малых необслуживаемых объектов – УСИ-FTTx
      Подробнее

      Продукция
      Программное обеспечение CENSOR-Monitoring
      Программное обеспечение CENSOR-Monitoring
      Заказать
      Программный модуль "Автоматическое управление"
      Программный модуль "Автоматическое управление"
      Заказать
      Рекомендуем
      Программное  обеспечение  CENSOR-Energy
      Программное обеспечение CENSOR-Energy
      Заказать
      Программный модуль "Логика"
      Программный модуль "Логика"
      Заказать

      Поделиться
      Назад к списку
      • Мониторинг объектов связи
      • Мониторинг и охрана сетей ШПД
      • Контроль микроклимата
      • Контроль электропитания
      • Мониторинг ДГУ
      • Учёт ресурсов
      • Охрана кабеля
      • Охрана колодцев
      • Передача и обработка информации
        • Программное обеспечение АПК ЦЕНСОР
        • Программное обеспечение оборудования
      Наши специалисты ответят на любой интересующий вопрос по решению
      Задать вопрос
      Альбом "ЦЕНСОР-ККС"
      Компания
      История
      Миссия
      Руководство
      Сертификаты
      Реквизиты
      Наши клиенты
      Отзывы
      Продукция
      Устройства мониторинга
      Контроль микроклимата
      Контроль электропитания
      Мониторинг ДГУ
      Преобразователи интерфейсов
      Оборудование для охраны колодцев
      Оборудование для охраны кабелей
      Программное обеспечение
      Архив
      Услуги
      Бесплатный расчет
      Тестирование
      Обучение
      Техподдержка
      Разработка под заказ
      База знаний
      Вопрос ответ
      Технические условия
      Каталог
      Словарь специалиста
      Наши контакты

      +7 (342) 270-08-05
      ПН – ПТ: с 9:00 до 18:00
      614066, г. Пермь, шоссе Космонавтов, д.111 корп.3, офис 404
      komtex@censor-m.ru

      © 1992-2025 ООО НПЦ «Компьютерные технологии»
      DataKit: разработка, продвижение, поддержка сайтов — Разработка сайта
