Контроль переменного тока

Контроль напряжения 220 В – модули RL-220

Модуль согласования RL-220-DIN предназначен для контроля наличия напряжения 185 ... 230 В переменного тока. Работает с объектовыми устройствами, на входах которого можно контролировать шлейф на обрыв: УСИ-8Е, УСИ-8G, УСИ-4х4.

Модуль RL-220-DIN контролирует фазы питающего ввода ~220 В либо одной из трёх фаз ввода ~380 В (т.о. с помощью трёх модулей можно контролировать полностью ввод ~380 В).

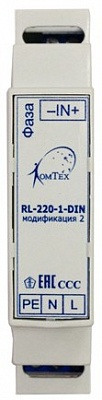

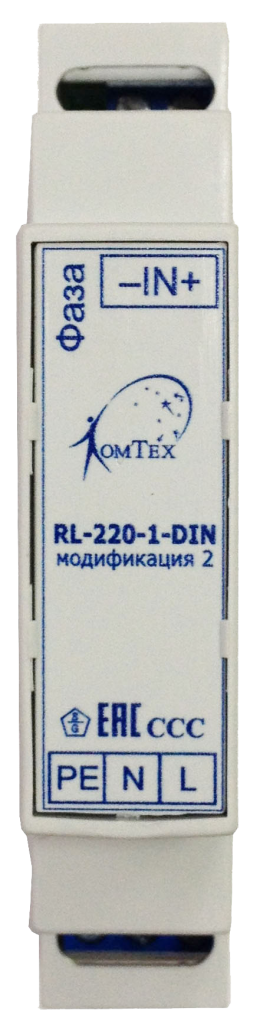

Модификация RL-220-1-DIN выполняет те же функции, но подключается ко входу объектового устройства типа «сухой контакт» (УСИ-8Е, УСИ-8G, УСИ-4х4).

Модуль согласования RL-220М предназначен для контроля напряжения 220 В переменного тока по двум порогам 180 и 250 В. Подключается ко входу объектового устройства, на входах которого можно контролировать шлейф на обрыв: УСИ-8Е, УСИ-8G, УСИ-4х4.

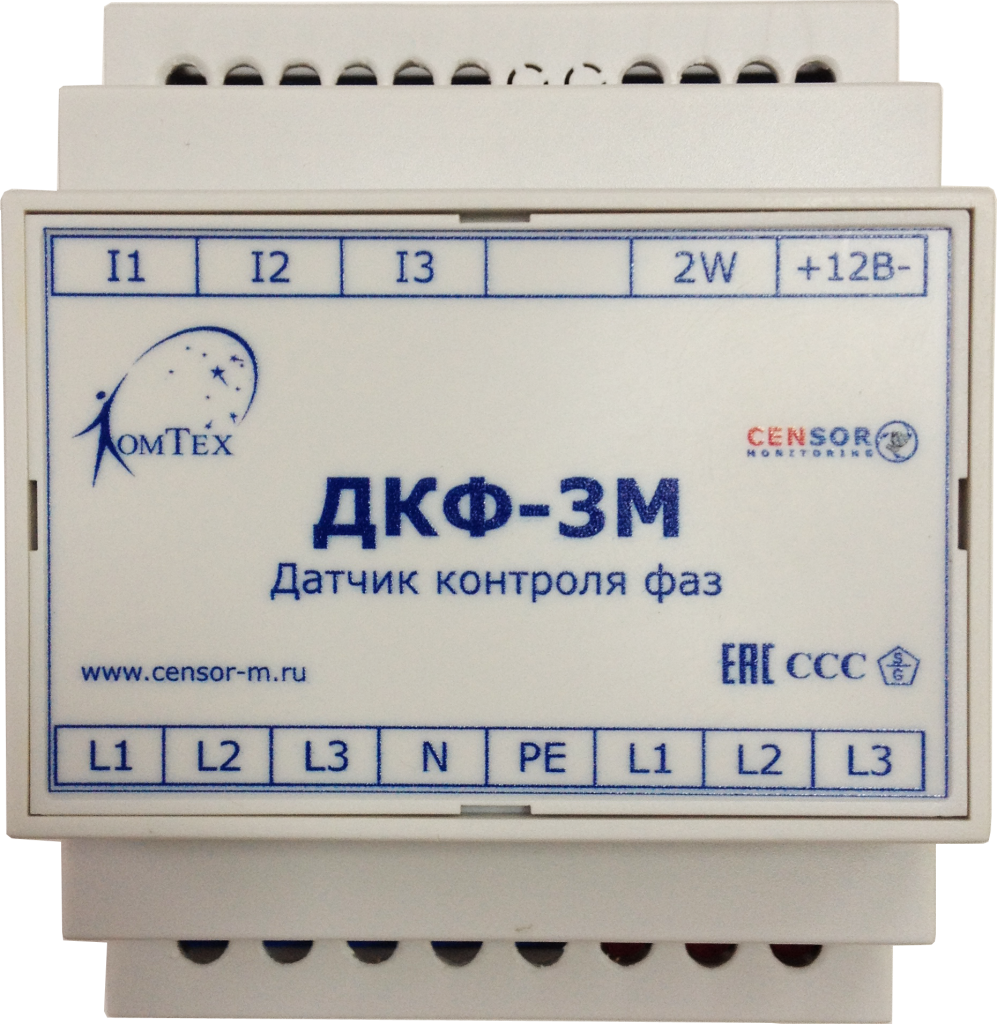

Датчик контроля фаз модернизированный ДКФ-3М предназначен для контроля параметров питающего ввода (однофазного или трехфазного). В ходе работы ДКФ-3М измеряет значение действующего напряжения на каждой из подключенных фаз, частоту, ток, а также анализирует порядок фаз.

Контроль параметров качества электроэнергии - датчик ДКФ-3М

Датчик ДКФ-3М контролирует параметры:

• Действующее значение напряжения на каждой фазе. ДКФ-3М измеряет напряжение на каждой фазе в пределах от ~40 В до ~270 В. Аварийным считается напряжение выше ~240 В и ниже ~180 В. Наличие информации о напряжении на фазах даёт возможность быстро сориентировать службы ремонта об имеющихся неполадках в линиях электропередач, ускорить их локализацию и устранение.

• Чередование фаз. Датчик ДКФ-3М определяет очерёдность фаз А, В, С или С, В, А и отслеживает правильность его соблюдения. При несоблюдении очерёдности выдает аварийный сигнал даже при наличии нормального напряжения на всех фазах (на однофазном вводе не определяется).

• Частота фаз питающих вводов контролируется по действующему значению. Максимально допустимое отклонение частоты от 50 Гц по ГОСТу составляет ±0,5 Гц. Датчик определяет частоту на каждой фазе с точностью ±0,1 Гц.

• Контролируется значение тока на фазах. Из-за неравномерного распределения нагрузки происходит несимметрия токов и напряжений. Контроль значения тока позволяет определить нагрузку на каждой фазе.

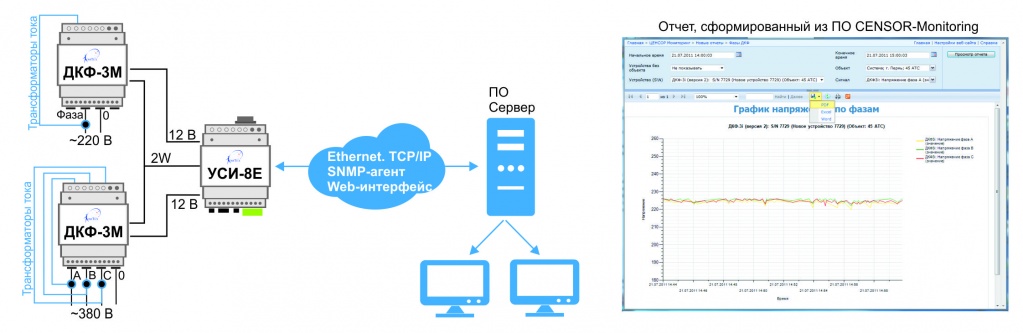

Для стыковки с основным устройством УСИ используется двухпроводная шина 2W, опрос каждой фазы и измерение её параметров занимает 1 с.

Преимущества ДКФ-3М:

• контролируются параметры качества электроэнергии: значение тока, действующее напряжение и частота на каждой фазе и их чередование,

• удобный и надёжный корпус, крепление на DIN-рейку,

• обеспечивает индикацию для удобства обслуживающего персонала – электриков, прибывших на объект по сигналу, доставленному системой «ЦЕНСОР».


Контроль качества трехфазного энерговвода – модуль РВИ

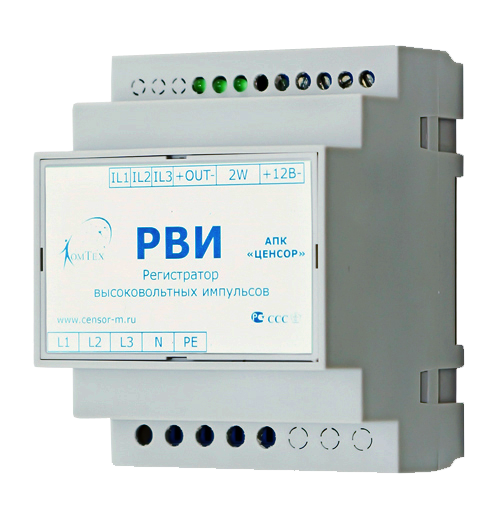

Регистратор высоковольтных импульсов РВИ обеспечивает регистрацию импульсных перенапряжений в трехфазной и однофазной электросети амплитудой свыше 1000 В и длительностью более 10 мкс, возникающих в результате грозовых разрядов или помех при коммутации сильноточной аппаратуры.

Применение регистратора РВИ позволяет Пользователю сопоставить факты и проанализировать причины выхода из строя аппаратуры:

• при наличии системы защиты – если РВИ регистрирует пропуск импульса, это означает неисправность системы, и следовательно, необходимость ее замены;

• при отсутствии системы защиты – если РВИ фиксирует импульсное перенапряжение, которое повлекло за собой выход из строя аппаратуры, Пользователь сможет принять меры по недопущению этого в будущем (в т.ч. путём установки системы защиты).


Регистратор РВИ передаёт данные по собственной двухпроводной шине 2W на объектовое устройство сбора информации УСИ-8Е, УСИ-8G, ПИРС-2W, а оно, в свою очередь, передаёт эти данные в центр (на сервер) по соответствующему каналу связи.

Применение регистраторов РВИ в качестве одного из элементов защиты от импульсных перенапряжений является эффективным средством в борьбе за повышение надёжности и стабильности работы оборудования, за сокращение эксплуатационных затрат и убытков Пользователя.

Совместное использование РВИ и ДКФ-3М

При совместном использовании эти два прибора позволят зафиксировать как кратковременные импульсные перенапряжения, так и длительные повышения или понижения напряжения на фазах, что весьма востребовано на объектах с дорогостоящей аппаратурой.

Контроль силового кабеля – модуль БК-СК

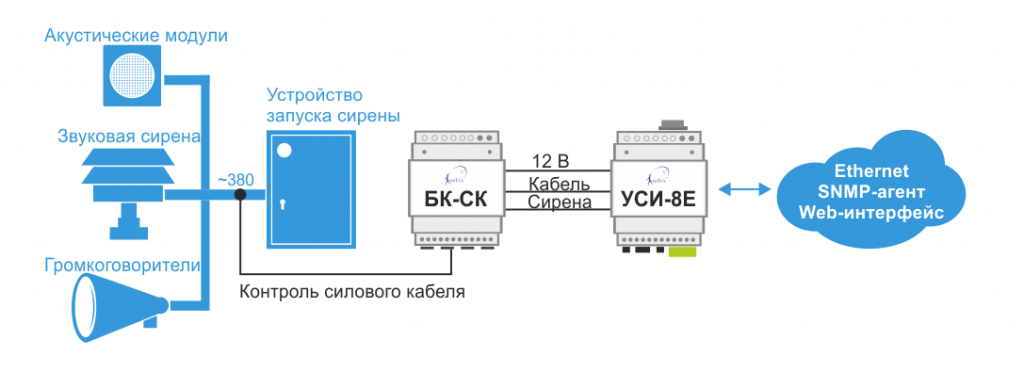

Блок контроля силового кабеля БК-СК предназначен для определения целостности кабеля трехфазной нагрузки (трехфазного двигателя). Блок имеет два выхода типа «сухой контакт»: «Кабель», отражающий состояние кабеля, и «Нагрузка», отражающий подачу напряжения на нагрузку.

Блок может подключаться к любым объектовым устройствам АПК «ЦЕНСОР», имеющим выходы типа «сухой контакт».

Питание устройства – 12 В постоянного тока.
